ডিজাইন স্ট্যান্ডার্ড: | API602 / BS5352 | শরীর উপাদান:: | বি 148 সি 95800 |
---|---|---|---|
নামমাত্র ব্যাস: | 1 আইঞ্চ, ডিএন 25 | চাপ: | 800LB, 2000PSI |
শেষ সংযোগ।: | সকেট ldালাই | মুখোমুখি: | ফ্যাক্টরি এসটিডি |
পরীক্ষা এবং পরিদর্শন: | এপিআই 598 | ||
লক্ষণীয় করা: | C95800 ব্রোঞ্জ চেক ভালভ,ronze চেক ভালভ 1 "ক্লাস 800,বল্টেড কভার চেক ভালভ NRV |

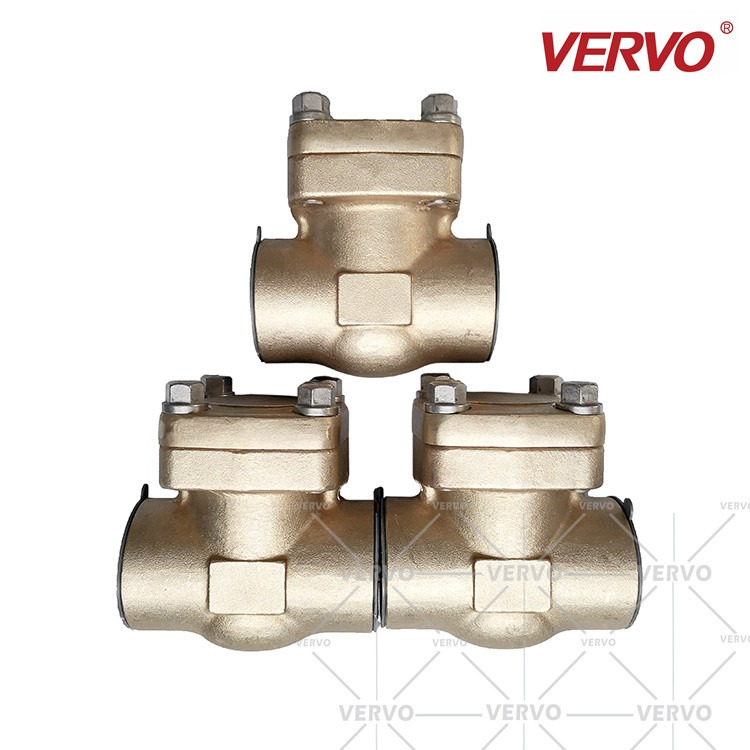

ব্রোঞ্জ চেক ভালভ C95800 উপাদান লিফট চেক ভালভ জাল অ্যালুমিনিয়াম জাল ইস্পাত চেক ভালভ ক্লাস 800 বল্টেড কভার এনআরভি
মডেল নম্বার | H61W-800LB-DN25 |
আইটেম | মিশ্র ইস্পাত চেক ভালভ |
শংসাপত্র | ISO9001, ISO14001, ISO18001, CE, TS, API |
পোর্ট সাইজ | 1 '' |
সংযোগ ফর্ম | সকেট dingালাই |
শরীর উপাদান | B148 C95800 |
কাঠামোর ধরন | পিস্টন চেক ভালভ |
বৈশিষ্ট্য | সহজ disassembly এবং সমাবেশ |
জাল ইস্পাত চেক ভালভ
ভেরভো জাল ইস্পাত চেক ভালভ সুইং টাইপ, লিফট টাইপ, বল্টেড বোনেট এবং dedালাই করা বনেট ডিজাইনে বিস্তৃত কার্বন, স্টেইনলেস স্টিল, ডুপ্লেক্স স্টেইনলেস স্টিল, খাদ এবং অন্যান্য বিশেষ উপকরণে দেওয়া হয়।VERVO জাল ইস্পাত চেক ভালভ API 602 ডিজাইন অনুযায়ী নির্মিত হয়।
পণ্য পরিসীমা
মাপ NPS 1/2 থেকে NPS 4
ক্লাস 800 থেকে ক্লাস 2500
উপাদান
জাল পাওয়া যায় (A105, LF2, F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alloy 20, Monel, Inconel, Hastelloy
নকশা বৈশিষ্ট্য
SW, NPT, RF বা BW
বাইরের স্ক্রু এবং জোয়াল (ওএস এবং ওয়াই)
Bolted Bonnet, Welded Bonnet বা Pressure Seal Bonnet
ডিজাইন স্ট্যান্ডার্ড
এপিআই 602, এএসএমই বি 16.34 অনুসারে ডিজাইন এবং উত্পাদন
ASME B16.11 (SW), ASME B1.20.1 (NPT), ASME B16.5 (RF, RTJ) অনুযায়ী শেষ সংযোগ
এপিআই 598 অনুযায়ী পরীক্ষা ও পরিদর্শন
এছাড়াও NACE MR-0175, NACE MR-0103, ISO 15848, API 624 প্রতি উপলব্ধ
মাত্রা এবং ওজন (ভালভ চেক করুন - লিফটের ধরন)
মাত্রা এবং ওজন (ভালভ চেক করুন - লিফটের ধরন)
CL800 | বোল্ট কভার (BC)/ ওয়েল্ডিং কভার (WC) পোর্ট কমানো (RP)/ফুল পোর্ট (FP) থ্রেড (NPT), সকেট ওয়েল্ড (SW), বাট ওয়েল্ড (BW) |
|||||||
আকার (NPS) | আরপি | 1/2/ | 3/4 | ঘ | 1-1/4 | 1-1/2 | 2 | 2-1/2 |
এফপি | 3/8 | 1/2/ | 3/4 | ঘ | 1-1/4 | 1-1/2 | 2 | |
মুখোমুখি | এল | 79 | 92 | 111 | 120 | 152 | 172 | |
উচ্চতা | জ | 55 | 55 | 65 | 80 | .৫ | 105 | |
ফ্লো পোর্ট ব্যাস |
ঘ | 10.5 | 13.5 | 17 | 22 | 28 | 34 | |
ওজন (কেজি) | বিবি | 1.2 | ১.৫ | 2.1 | 3.5 | 4.8 | 7.6 | |
ডাব্লুবি | 1.1 | 1.3 | 2 | 3.3 | 4.6 | 7.4 | ||
CL900 CL1500 | বোল্ট কভার (BC)/ ওয়েল্ডিং কভার (WC) পোর্ট কমানো (RP)/ফুল পোর্ট (FP) থ্রেড (NPT), সকেট ওয়েল্ড (SW), বাট ওয়েল্ড (BW) |
|||||||
আকার (NPS) | আরপি | 1/2/ | 3/4 | ঘ | 1-1/4 | 1-1/2 | 2 | 2-1/2 |
এফপি | 3/8 | 1/2/ | 3/4 | ঘ | 1-1/4 | 1-1/2 | 2 | |
মুখোমুখি | এল | 92 | 111 | 120 | 152 | 172 | 220 | |
উচ্চতা | জ | 55 | 65 | 80 | .৫ | 105 | 115 | |
ফ্লো পোর্ট ব্যাস |
ঘ | 10.5 | 13.5 | 17 | 22 | 28 | 34 | |
ওজন (কেজি) | বিবি | ১.৫ | 2.1 | 3.5 | 4.8 | 7.6 | 12.5 | |
ডাব্লুবি | 1.3 | 2 | 3.3 | 4.6 | 7.4 | 12.1 | ||
CL2500 | Dingালাই কভার (WC), পোর্ট কমানো (RP)/ফুল পোর্ট (FP) থ্রেড (NPT), সকেট ওয়েল্ড (SW), বাট ওয়েল্ড (BW) |
|||||||
সাইজ (এনপিএস) |
আরপি | 3/8 | 1/2/ | 3/4 | ঘ | 1-1/4 | 1-1/2 | 2 |
মুখোমুখি | এল | 120 | 120 | 152 | 172 | 220 | 220 | |
উচ্চতা | জ | 80 | 80 | .৫ | 105 | 115 | 115 | |
ফ্লো পোর্ট ব্যাস |
ঘ | 10.5 | 13.5 | 17 | 22 | 28 | 34 | |
ওজন (কেজি) |
ডাব্লুবি | 3.5 | 3.5 | 4.8 | 7.6 | 12.5 | 12.5 |
