ডিজাইন স্ট্যান্ডার্ড: | API602 / BS5352 | শরীর উপাদান:: | ASTM A105N |
---|---|---|---|
নামমাত্র ব্যাস: | ডিএন 40 40 মিমি 1 1 / 2INCH | চাপ: | 800lb |
শেষ সংযোগ।: | দঃপঃ | মুখোমুখি: | ফ্যাক্টরি এসটিডি |
পরীক্ষা এবং পরিদর্শন: | এপিআই 598 |

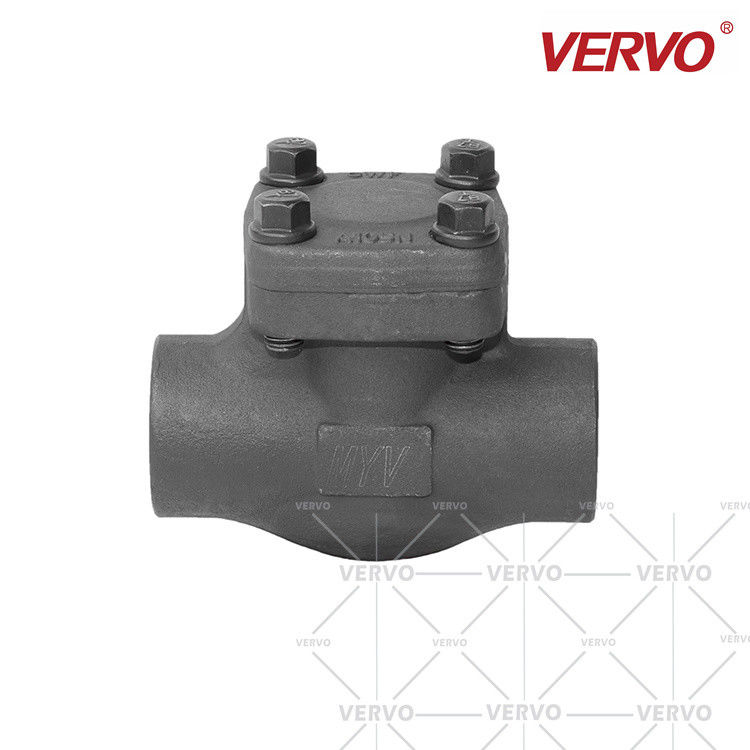

বল চেক ভালভ জাল ইস্পাত চেক ভালভ কার্বন ইস্পাত A105N 1 1/2 "SW Dn40 800lb লিফট টাইপ চেক ভালভ পিস্টন টাইপ
ভেরভো চেক ভালভ একটি পাইপিং সিস্টেমে প্রবাহ বিপরীত প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে।এই ভালভগুলি পাইপলাইনে প্রবাহিত উপাদান দ্বারা সক্রিয় হয়।
জাল ইস্পাত বল চেক ভালভ
ভেরভো জাল ইস্পাত বল ডিস্ক চেক ভালভ কার্বন, স্টেইনলেস স্টিল, ডুপ্লেক্স স্টেইনলেস স্টিল, খাদ এবং অন্যান্য বিশেষ উপকরণ লিফট টাইপ, বল্টেড বনেট এবং ওয়েল্ডেড বনেট ডিজাইনে দেওয়া হয়। ।
পণ্য পরিসীমা
মাপ NPS 1/2 থেকে NPS 4
ক্লাস 800 থেকে ক্লাস 2500
উপাদান
জাল পাওয়া যায় (A105, LF2, F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alloy 20, Monel, Inconel, Hastelloy
নকশা বৈশিষ্ট্য
SW, NPT, RF বা BW
বাইরের স্ক্রু এবং জোয়াল (ওএস এবং ওয়াই)
Bolted Bonnet, Welded Bonnet বা Pressure Seal Bonnet
ডিজাইন স্ট্যান্ডার্ড
এপিআই 602, এএসএমই বি 16.34 অনুসারে ডিজাইন এবং উত্পাদন
ASME B16.11 (SW), ASME B1.20.1 (NPT), ASME B16.5 (RF, RTJ) অনুযায়ী শেষ সংযোগ
এপিআই 598 অনুযায়ী পরীক্ষা ও পরিদর্শন
এছাড়াও NACE MR-0175, NACE MR-0103, ISO 15848, API 624 প্রতি উপলব্ধ
মাত্রা এবং ওজন (ভালভ চেক করুন - লিফট টাইপ, বল ডিস্কও উপলব্ধ)
মডেল নম্বার | H61Y-800LB-DN25 |
আইটেম | কার্বন ইস্পাত বল ডিস্ক চেক ভালভ |
শংসাপত্র | ISO9001, ISO14001, ISO18001, CE, TS, API |
পোর্ট সাইজ | 1 '' |
সংযোগ ফর্ম | সকেট dingালাই |
শরীর উপাদান | কার্বন ইস্পাত |
কাঠামোর ধরন | লিফট চেক ভালভ |
বৈশিষ্ট্য | সহজ disassembly এবং সমাবেশ |
মাত্রা এবং ওজন (ভালভ চেক করুন - লিফট টাইপ, বল ডিস্কও পাওয়া যায়)
CL800 | বোল্ট কভার (BC)/ ওয়েল্ডিং কভার (WC) পোর্ট কমানো (RP)/ফুল পোর্ট (FP) থ্রেড (NPT), সকেট ওয়েল্ড (SW), বাট ওয়েল্ড (BW) |
|||||||
আকার (NPS) | আরপি | 1/2/ | 3/4 | ঘ | 1-1/4 | 1-1/2 | 2 | 2-1/2 |
এফপি | 3/8 | 1/2/ | 3/4 | ঘ | 1-1/4 | 1-1/2 | 2 | |
মুখোমুখি | এল | 79 | 92 | 111 | 120 | 152 | 172 | |
উচ্চতা | জ | 55 | 55 | 65 | 80 | .৫ | 105 | |
ফ্লো পোর্ট ব্যাস |
ঘ | 10.5 | 13.5 | 17 | 22 | 28 | 34 | |
ওজন (কেজি) | বিবি | 1.2 | ১.৫ | 2.1 | 3.5 | 4.8 | 7.6 | |
ডাব্লুবি | 1.1 | 1.3 | 2 | 3.3 | 4.6 | 7.4 | ||
CL900 CL1500 | বোল্ট কভার (BC)/ ওয়েল্ডিং কভার (WC) পোর্ট কমানো (RP)/ফুল পোর্ট (FP) থ্রেড (NPT), সকেট ওয়েল্ড (SW), বাট ওয়েল্ড (BW) |
|||||||
আকার (NPS) | আরপি | 1/2/ | 3/4 | ঘ | 1-1/4 | 1-1/2 | 2 | 2-1/2 |
এফপি | 3/8 | 1/2/ | 3/4 | ঘ | 1-1/4 | 1-1/2 | 2 | |
মুখোমুখি | এল | 92 | 111 | 120 | 152 | 172 | 220 | |
উচ্চতা | জ | 55 | 65 | 80 | .৫ | 105 | 115 | |
ফ্লো পোর্ট ব্যাস |
ঘ | 10.5 | 13.5 | 17 | 22 | 28 | 34 | |
ওজন (কেজি) | বিবি | ১.৫ | 2.1 | 3.5 | 4.8 | 7.6 | 12.5 | |
ডাব্লুবি | 1.3 | 2 | 3.3 | 4.6 | 7.4 | 12.1 | ||
CL2500 | Dingালাই কভার (WC), পোর্ট কমানো (RP)/ফুল পোর্ট (FP) থ্রেড (NPT), সকেট ওয়েল্ড (SW), বাট ওয়েল্ড (BW) |
|||||||
সাইজ (এনপিএস) |
আরপি | 3/8 | 1/2/ | 3/4 | ঘ | 1-1/4 | 1-1/2 | 2 |
মুখোমুখি | এল | 120 | 120 | 152 | 172 | 220 | 220 | |
উচ্চতা | জ | 80 | 80 | .৫ | 105 | 115 | 115 | |
ফ্লো পোর্ট ব্যাস |
ঘ | 10.5 | 13.5 | 17 | 22 | 28 | 34 | |
ওজন (কেজি) |
ডাব্লুবি | 3.5 | 3.5 | 4.8 | 7.6 | 12.5 | 12.5 |
